การเข้าสาย LAN

posted on 15 Dec 2010 13:28 by bees008
วิธีการเข้าสายLAN
วิธีการเข้าสาย UTP กับขั้วต่อ RJ45

       1. นำสาย UTP มาปอกฉนวนหุ้มที่ปลายสายทั้งสองด้านยาวประมาณ 3 ซ.ม. เมื่อปอกแล้วจะพบเห็นสายอยู่ 4 คู่ บิดเป็นเกลี่ยวแยกสีไว้ชีดเจน

       2. คลายเกลียวที่สายออก แล้วแรียงสายตามสีที่กำหนด แบ่งการเชื่อมต่อสายสัญญาณได้ 2 วิธี
              2.1 สายสัญญาณชนิดที่เชื่อมต่อจากคอมพิวเตอร์เข้า Hub หรือ Switch การเชื่อมต่อแบบนี้จะมีการเรียงสีเพื่อเข้าขั้ว RJ45 เหมือนกันทั้งสองด้าน
รูปแสดง การเรียงสีของสาย UTP
ชนิดที่เชื่อมต่อจากคอมพิวเตอร์เข้า Hub หรือ Switch ความเร็ว 100 Mbps


หัวสายด้านที่ 1
ลำดับสายที่
หัวสายด้านที่ 2
ขาว
ส้ม
1
ขาว
ส้ม
ส้ม
2
ส้ม
ขาว
เขียว
3
ขาว
เขียว
ฟ้า
4
ฟ้า
ขาว
ฟ้า
5
ขาว
ฟ้า
เขียว
6
เขียว
ขาว
น้ำตาล
7
ขาว
น้ำตาล
น้ำตาล
8
น้ำตาล
              2.2 สายสัญญาณชนิดไขว้สาย เรียกว่า สายคอสโอเวอร์ ( Crossover ) ในกรณีนี้ใช้เชื่อมต่อคอมพิวเตอร์สองตัวเข้าด้วยกัน
รูปแสดง การไขว้สาย UTP ชนิดที่เชื่อมต่อระหว่างคอมพิวเตอรสองตัว
หัวสายด้านที่ 1
ลำดับสายที่
หัวสายด้านที่ 2
ขาว
ส้ม
1
ขาว
เขียว
ส้ม
2
เขียว
ขาว
เขียว
3
ขาว
ส้ม
ฟ้า
4
ฟ้า
ขาว
ฟ้า
5
ขาว
ฟ้า
เขียว
6
ส้ม
ขาว
น้ำตาล
7
ขาว
น้ำตาล
น้ำตาล
8
น้ำตาล

       3. เมื่อเรี่ยงสายตามสีในขั้นตอนที่ 2 แล้วตัดสายให้เหลือประมาณ 1.5 ซ.ม.
       4. เสียบสาย UTP ที่ตัดและเรียงสีไว้แล้ว เข้าไปในขั้วต่อ RJ45 โดยให้หมายเลขสายที่เรากำหนดไว้ตามขั้นตอนที่ 2 ตรงกับหมายเลขขั้ว RJ45
 5. เสียบขั้ว RJ45 เข้าไปในร่องคีม ดันสาย UTP ให้สนิทอีกครั้ง แล้วใช้มือบีบด้ามคีมให้แน่น โลหะทองเหลืองของขั้ว RJ45 จะเข้าไปสัมผัสกับสายทองแดง ข้อควรระวัง การดึงหัว RJ45 ออกจากคีมให้ใช้มือบีบหางพลาสติกสำหรับล็อกก่อน


วิธีเข้าหัวแลน หรือ หัวRJ-45 ตัวผู้กับสาย UTP-CAT5E

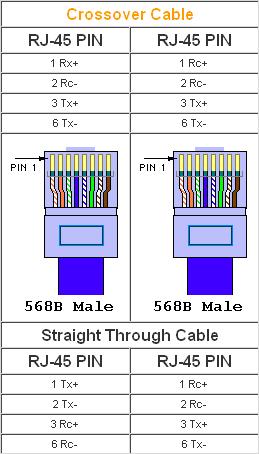

ตารางที่ 1 แบบ T568B Crossover

RJ-45
CABLE (CAT 5)
Pin
Symbol
Color
1
TD+ ขาวส้ม
2
TD- ส้ม
3
RX+ ขาวเขียว
4
Not Assigned น้ำเงิน
5
Not Assigned ขาวน้ำเงิน
6
RX- เขียว
7
Not Assigned ขาวน้ำตาล
8
Not Assigned น้ำตาล

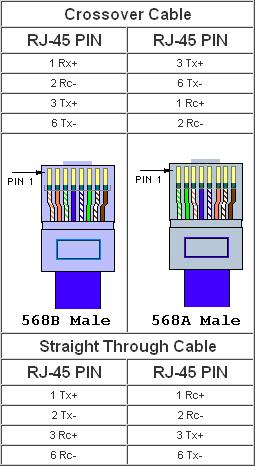

ตารางที่ 2 แบบ T568A (Cross)
RJ-45
CABLE (CAT 5)
Pin
Symbol
Color
1
TD+ ขาวเขียว
2
TD- เขียว
3
RX+ ขาวส้ม
4
Not Assigned น้ำเงิน
5
Not Assigned ขาวน้ำเงิน
6
RX- ส้ม
7
Not Assigned ขาวน้ำตาล
8
Not Assigned น้ำตาล
วิธีการเข้าหัวทั้ง 2 แบบ
- การเข้าแบบธรรมดา เป็นการเชื่อมต่อแบบต่างอุปกรณ์ เช่น การใช้สายต่อกันระหว่าง คอมพิวเตอร์ กับ Switch หรือ HUB


- การ เข้าแบบไขว้ หรือ Cross เป็นการเข้าสายแบบ เชื่อมต่อระหว่างอุปกรณ์ชนิดเดียวกัน เช่น HUB to HUB ,Switch To Swich หรือ คอมพิวเตอร์อ กับ คอมพิวเตอร์ เราสามารถที่จะใช้ระหว่าง คอมพิวเตอร์ กับ NoteBook
